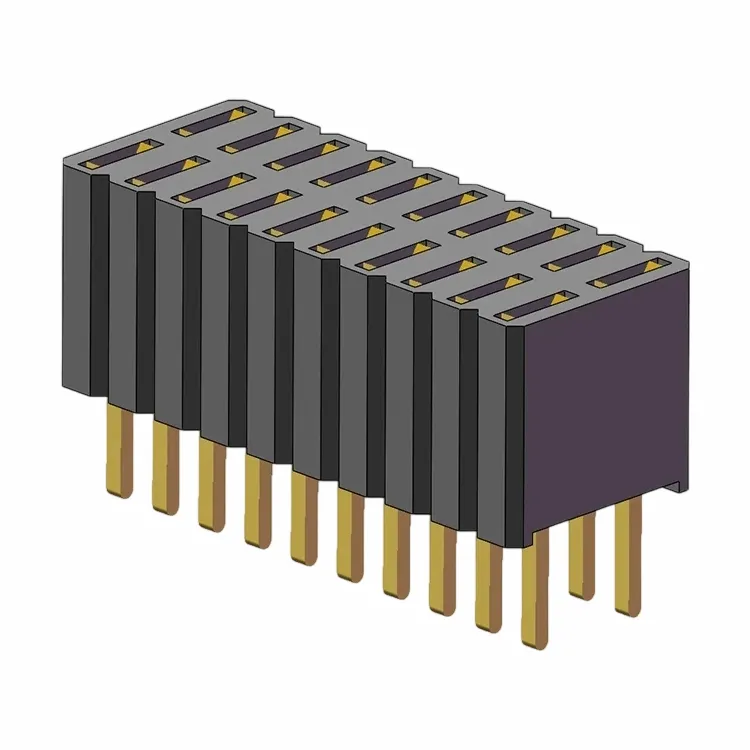

Pengepala Wanita 180 Degree Baris Berkembar ini menampilkan kaedah pelekap menegak (180 darjah), dengan pin lelaki dimasukkan dari atas, sesuai untuk sambungan papan menegak-ke-susun papan atau papan menegak-ke-sambungan wayar.

Fungsi Utama:

Mendayakan-sambungan isyarat menegak berketumpatan tinggi.
DIP melalui{0}}pelekap lubang memberikan kekuatan mekanikal yang tinggi dan rintangan tegangan dan getaran yang sangat baik.
Reka bentuk baris dua + jarak sempit menyediakan lebih banyak titik sambungan dalam lebar terhad.
Sesuai untuk aplikasi modular yang memerlukan penetapan menegak yang teguh dan pemasukan/penyingkiran yang kerap.

Penilaian Semasa	1A Maks
Rintangan Penebat	1000MΩ Min
Tahanan Dielektrik	300V AC
Rintangan Hubungan	20mΩ Maks
Suhu Operasi	-40 darjah - +105 darjah
Kebolehpaterian	Reflow mampu sehingga 260 darjah
Penyaduran	Emas kilat(0.8") Standard Tinggi emas tersedia Timah
Bahan Kenalan	Aloi Cooper
Bahan Perumahan	Termoplastik -suhu tinggi
alam sekitar	UL94 V0

Pengepala wanita-baris berkembar menegak ini sesuai untuk aplikasi yang memerlukan sambungan menegak yang mantap dan reka letak-ketumpatan tinggi, terutamanya termasuk:

Instrumentasi dan Peralatan Ujian
Modul Kawalan Perindustrian
Peranti Perubatan
Peralatan Pejabat dan Peralatan Rumah
Automasi Bangunan dan Pengendalian Bahan
Sistem terbenam, pemacu servo, papan pembangunan, modul kuasa dan aplikasi lain yang memerlukan tindanan menegak atau penetapan mekanikal yang kuat.

Rajah Senario Aplikasi Soket Papan Kawalan Pemacu PLC/Servo

Aplikasi Biasa:

Soket menegak 180 darjah baris berkembar 1.27×2.54mm-dipateri pada papan utama. Sambungan pateri adalah teguh dan memenuhi standard-proses SMT/DIP gred industri.
Papan anak perempuan I/O pengembangan dimasukkan ke dalam soket, membolehkan antara muka isyarat/kuasa antara papan utama dan modul berfungsi. Ini adalah aplikasi standard untuk mengembangkan komunikasi dan port I/O dalam pemacu servo dan peranti PLC.
Kaedah pemasangan ini juga sesuai untuk senario pengembangan papan anak dalam papan kawalan pemacu servo dan kad kawalan gerakan industri.

Dokumentasi Teknikal: Spesifikasi asas disediakan pada halaman; Imej 2D tersedia atas permintaan; Model 3D mesti diperoleh dengan menghubungi jualan.
Penyesuaian: Menyokong kiraan pin yang berbeza, ketinggian, panjang ekor (menyesuaikan diri dengan ketebalan papan yang berbeza), pilihan penyaduran, dsb.
Pembungkusan: Tiub, Dulang, atau Pita & Kekili, dsb.
Pensijilan: UL94 V-0, RoHS, REACH.
Kenalan: E-mel: ron.ye@126.com; WhatsApp/WeChat: +8613902450680.

Nota:

Ini ialah versi DIP menegak 180 darjah; selepas pemasangan, soket adalah berserenjang dengan PCB, sesuai untuk menyusun modul menegak.
Berbanding dengan siri 0.8mm yang dicari sebelum ini, model ini mempunyai pic yang lebih besar (1.27×2.54mm), menghasilkan kekuatan mekanikal yang lebih tinggi dan kapasiti arus yang agak stabil, tetapi ketumpatan sedikit lebih rendah.
Adalah disyorkan untuk mengesahkan PCB melalui dimensi dan proses pematerian semasa pemasangan.

Jika anda memerlukan imej Pengepala Wanita 1.27×2.54mm Baris Berkembar 180 darjah ini dalam senario aplikasi sebenar (pelekap PCB menegak, mengawan dengan penyambung Lelaki, aplikasi peralatan, dll.), sila maklumkan kepada saya, dan saya boleh memberikannya dengan segera!

Lain-lain

· Lukisan 2D

product-1097-771

product-1-1

S: Apakah parameter elektrik teras produk ini?

A: Arus ternilai 1A/pin tunggal, rintangan sentuhan Kurang daripada atau sama dengan 20mΩ, rintangan penebat Lebih besar daripada atau sama dengan 1000MΩ, tahan voltan AC 500V, julat suhu operasi -40 darjah ~+105 darjah .

S: Apakah masa penghantaran biasa dan kuantiti pesanan minimum?

J: Untuk model standard (2P-40P), masa penghantaran untuk item dalam stok ialah 3-7 hari; untuk model tersuai, masa penghantaran adalah 3-4 minggu. Kuantiti pesanan minimum standard industri ialah 1000PCS. Permintaan sampel kelompok kecil disokong (dihantar dalam masa 3 hari).

S: Apakah yang menyebabkan ubah bentuk badan plastik selepas pematerian?

J: Suhu pematerian melebihi 280 darjah dan kali melebihi 5 saat akan menyebabkan plastik kalis-suhu tinggi menjadi lembut dan berubah bentuk. Kawalan ketat masa pematerian gelombang ( Kurang daripada atau sama dengan 3 saat) diperlukan. Untuk pematerian manual, elakkan sentuhan berpanjangan antara seterika pematerian dan badan plastik.

S: Apakah beberapa salah tanggapan biasa semasa memilih produk?

J: Mengabaikan suhu ambien: Bahan PA6 biasa dilarang dalam-persekitaran industri bersuhu tinggi; tinggi-PPS tahan suhu mesti dipilih. ② Mengurangkan kos secara membuta tuli: Ketebalan saduran emas tidak mencukupi (<1u") will lead to oxidation and poor contact after long-term use. ③ Ignoring pin length: DIP pin length must match the PCB board thickness (a standard board thickness of 1.6mm corresponds to a pin length of 3.0mm).
